手工天地包裝盒繪圖及簡單制作步驟

天地蓋包裝盒的制作方法其實并不困難，把握好包裝盒的尺寸，先繪制合理的尺寸圖，便事半功倍！下面由20年包裝盒生產經驗的冠琳小編為大家解說制作步驟：

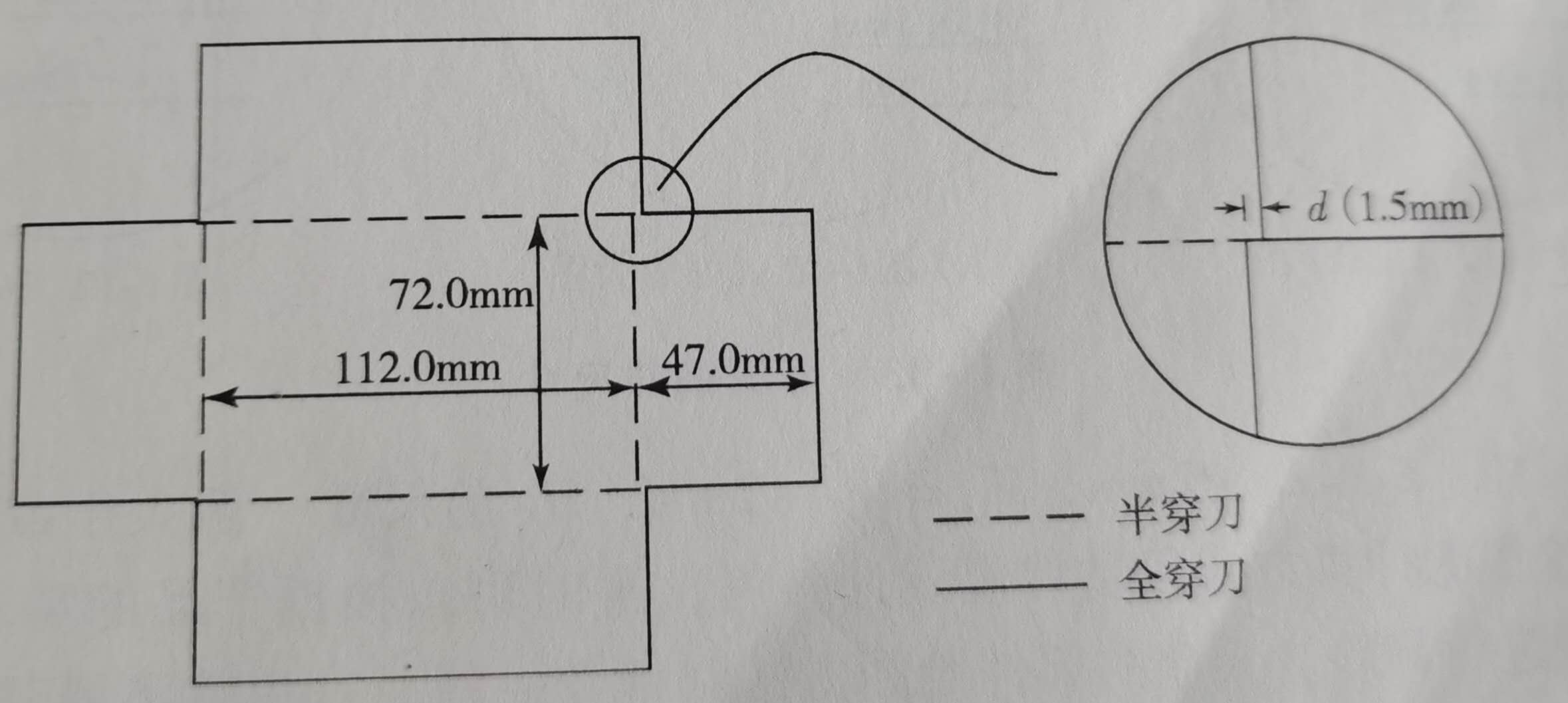

當產品尺寸( L*W*H)為92mmx52mm×37m，考慮到要預留做內卡的位置，天地蓋盒的地盒內尺寸( Lo*Wo*Ho)為112mm×72mm×47mm，以長尺寸的數值為準，按照之前冠琳小編之前所提及的包裝盒材料選用標準，這里應該選用900g的灰板紙，厚度d取1.5mm，用灰板紙啤半穿的加工方式制作，地盒灰板紙的繪圖尺寸如下圖一所示（天地蓋地盒——啤半穿的加工方式）。

圖一

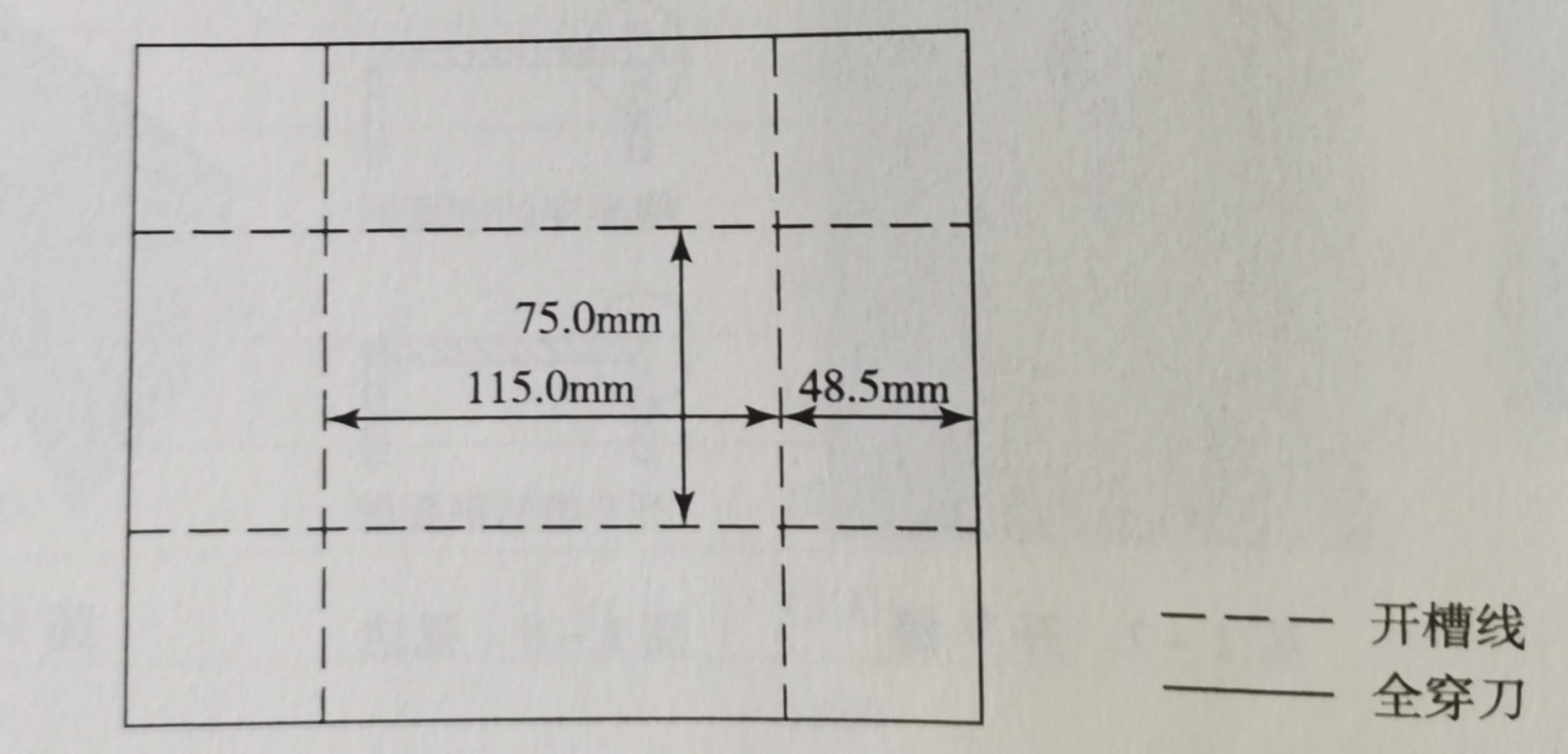

 當用開V槽的加工方式制作，地盒灰板紙的繪圖尺的尺寸L2=L1+2d=112+2×1.5=115mm;W2=W1+2d=72+2×1.5=75mm;H2=H1+d=47+1.5=48.5mm具體如下圖二所示（天地蓋地盒——開V槽的加工方式）。

圖二

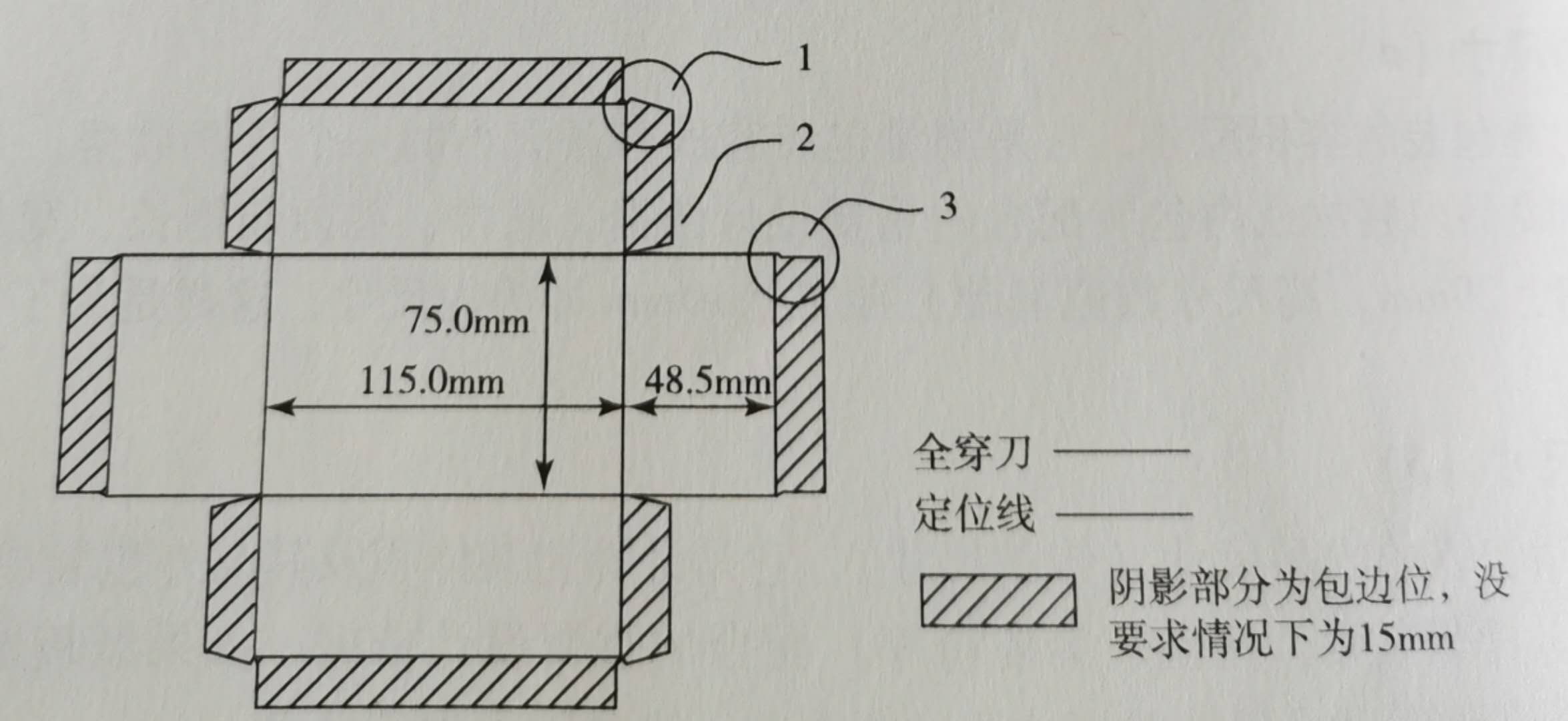

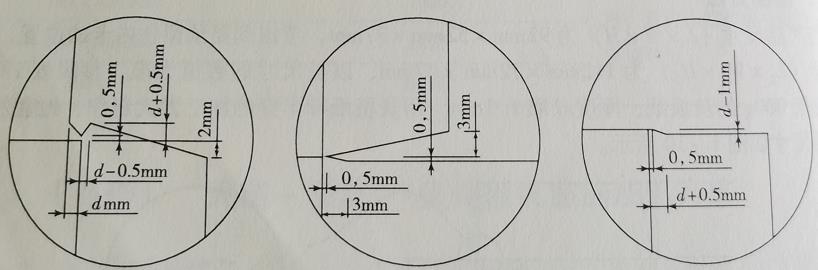

不管是用啤半穿的加工方式，還是用開V槽的加工方式，灰板紙的紙紋方向和最長邊平行，面紙的繪圖方法都是一樣的，都是按外尺寸(L2*W2*H2)為115m×75mm×48.5mm來作圖，如下圖三（天地蓋盒——面紙整體尺寸）和下圖四（天地蓋盒——面紙細節尺寸）所示。

圖三

圖四

  天地蓋盒的天盒內尺寸：L3=L2+2mm，W3=W2+2mm，H3的尺寸一般大于或等于15mm，小于H2+1mm。

  冠琳小編在這里使用的計算方式僅供常規天地蓋盒設計參考，有特殊的工藝要求的客戶，冠琳建議大家可以根據產品的需求，把天盒和盒配合的松緊度進行調整。天盒的部件繪圖制作方法和地盒擂臺，大家可以舉一反三，冠琳小編在此都不多說了！冠琳包裝專業定制制作各種包裝盒，有產品包裝盒需求，認證冠琳包裝，一家服務至上的企業！
